Hei acolo! Sunt furnizor în Fans Blades Casting biz și sunt încântat să vă împărtășesc câteva informații despre cum să proiectez matrița pentru turnarea lamelor ventilatoarelor. Este un proces foarte important, iar aplicarea corectă poate face o diferență uriașă în calitatea și performanța produsului final.
Înțelegerea elementelor de bază ale turnării lamelor ventilatoarelor
Înainte de a ne aprofunda în designul matriței, să trecem rapid peste ce înseamnă turnarea lamelor ventilatoarelor. Turnarea palelor ventilatorului este un proces de fabricație în care metalul topit este turnat într-o matriță pentru a crea forma palelor ventilatorului. Această metodă permite producerea de geometrii ale palelor complexe și precise, care sunt esențiale pentru funcționarea eficientă a ventilatorului.
Primul pas în acest întreg proces este să înțelegeți clar cerințele palelor ventilatorului. La ce vor fi folosite? Sunt pentru un ventilator industrial de mare viteză sau pentru un ventilator obișnuit de uz casnic? Acești factori vor influența foarte mult designul lamelor și, la rândul lor, matrița.
Considerații de proiectare pentru matriță
1. Geometria lamei
Forma palelor ventilatorului este de departe cel mai critic factor. Palele ventilatorului au de obicei o formă curbată și aerodinamică, ceea ce ajută la mișcarea eficientă a aerului. Când proiectăm matrița, trebuie să ne asigurăm că poate reproduce cu acuratețe aceste geometrii complexe. De exemplu, răsucirea și curbura lamelor trebuie să fie reproduse cu precizie în matriță. Acest lucru poate implica utilizarea unui software avansat de modelare 3D pentru a proiecta cavitatea matriței, care poate fi apoi prelucrată CNC pentru a obține forma exactă.
2. Selectarea materialului pentru matriță
Materialul matriței joacă un rol crucial în durabilitatea acestuia și în calitatea pieselor turnate. De obicei alegem materiale care pot rezista la temperaturi ridicate și la presiunea metalului topit. Unele materiale comune pentru matrițele de turnare ale palelor ventilatorului includ oțel pentru scule și aliaje de aluminiu. Oțelul pentru scule este excelent pentru rezistența ridicată și rezistența la căldură, făcându-l potrivit pentru producția la scară largă. Pe de altă parte, aliajele de aluminiu sunt mai ușoare și mai rentabile pentru producția la scară mică sau prototip.
3. Porți și înălțimi
Porțile și ascensoarele sunt componente esențiale în proiectarea matriței. Porțile sunt canalele prin care metalul topit intră în cavitatea matriței, în timp ce montantele sunt rezervoare care furnizează metal suplimentar pentru a compensa contracția în timpul solidificării. Mărimea și locația porților și a coloanelor trebuie planificate cu atenție. Dacă porțile sunt prea mici, metalul topit poate să nu curgă lin în matriță, ceea ce duce la umplerea incompletă. În schimb, dacă sunt prea mari, poate provoca turbulențe excesive și defecte în piesa turnată. Riserele trebuie amplasate în zonele unde este cel mai probabil să apară contracția, cum ar fi cele mai groase secțiuni ale palelor ventilatorului.
4. Unghiuri de proiectare
Unghiurile de tiraj sunt mici înclinări pe pereții verticali ai cavității matriței. Sunt necesare pentru a permite scoaterea cu ușurință a piesei turnate din matriță fără a o deteriora. Atunci când proiectăm matrița pentru palele ventilatorului, trebuie să ne asigurăm că sunt încorporate unghiuri de tragere adecvate. Acest lucru este deosebit de important pentru formele complexe ale lamelor, deoarece unghiurile de tragere incorecte pot duce la lipire și finisare slabă a suprafeței.
Procesul de proiectare
1. Conceptualizare
Prima etapă a proiectării matriței este conceptualizarea. Începem prin a lucra îndeaproape cu clientul pentru a înțelege cerințele specifice ale acestora pentru palele ventilatorului. Aceasta include discutarea aplicației, a obiectivelor de performanță și a oricăror constrângeri de proiectare. Odată ce avem o imagine clară, creăm o schiță brută sau un model de concept 3D al matriței. Acest lucru ne ajută să vizualizăm designul general și să luăm decizii inițiale cu privire la caracteristicile cheie, cum ar fi geometria lamei, locațiile porții și coloanei etc.
2. Design detaliat
După faza de conceptualizare, trecem la proiectarea detaliată. Aici folosim software-ul avansat CAD (Computer - Aided Design) pentru a crea un model 3D detaliat al matriței. Luăm în considerare toate considerentele de proiectare pe care le-am discutat mai devreme, cum ar fi geometria lamei, selecția materialului, porțile, coloanele și unghiurile de deschidere. Modelul CAD ne permite să facem măsurători și ajustări precise, asigurându-ne că matrița va produce pale de ventilator de înaltă calitate.
3. Simulare
Înainte de fabricarea efectivă a matriței, facem adesea o simulare. Folosind software specializat, putem simula curgerea metalului topit prin porți și în cavitatea matriței. Această simulare ne ajută să anticipăm probleme potențiale, cum ar fi captarea aerului, umplerea incompletă și defecte de contracție. Pe baza rezultatelor simulării, putem face ajustări suplimentare la designul matriței pentru a optimiza procesul de turnare.
4. Fabricarea matriței
Odată ce proiectul a fost finalizat și aprobat, este timpul să fabricați matrița. Aceasta implică prelucrarea pieselor matriței folosind mașini CNC, care pot obține o precizie și acuratețe ridicate. Diferitele părți ale matriței sunt apoi asamblate și sunt aplicate orice tratamente de suprafață necesare. Pasul final este testarea matriței prin turnarea câtorva pale de ventilator prototip. Acest lucru ne permite să verificăm dacă matrița funcționează conform așteptărilor și să facem eventualele ajustări finale, dacă este necesar.

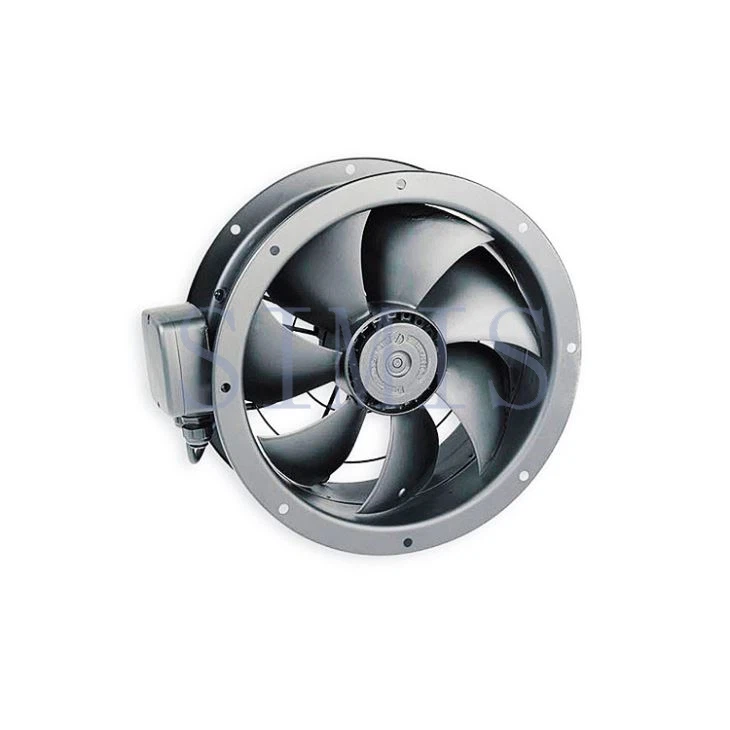

Avantajele ventilatoarelor noastre Blades Casting
La compania noastră, ne mândrim să oferim turnare pale de ventilatoare de înaltă calitate. Formele noastre sunt proiectate folosind cele mai recente tehnici și tehnologii, asigurându-se că paletele ventilatorului pe care le producem au o precizie dimensională și un finisaj excelent al suprafeței. Avem, de asemenea, o gamă largă de materiale disponibile atât pentru lame, cât și pentru matrițe, permițându-ne să răspundem nevoilor diverse ale clienților noștri.
Avem, de asemenea, experiență în turnarea altor produse precumFlanșă de evacuare autoşiTurnare mașină de cusut. Expertiza noastră în procesul de turnare se extinde dincolo de doar palele ventilatorului și căutăm mereu noi provocări și oportunități în industrie.
Să ne conectăm
Dacă ești pe piață pentruVentilatoare Blades Casting, sau dacă aveți întrebări despre proiectarea matriței pentru turnarea palelor ventilatorului, nu ezitați să contactați. Suntem aici pentru a vă ajuta să obțineți cele mai bune produse și soluții de calitate pentru nevoile dumneavoastră specifice. Indiferent dacă sunteți o întreprindere mică care căutați o comandă unică sau o corporație mare cu cerințe de producție în curs de desfășurare, vă putem acoperi. Așadar, trimiteți-ne un mesaj și haideți să începem o conversație despre cum putem lucra împreună pentru a face proiectele dvs. de lame de ventilator un succes!
Referințe
- Smith, J. (2020). Fundamentele turnării metalelor. Presă metalică.
- Brown, A. (2021). Design avansat de matriță pentru turnare de precizie. Editura Casting Innovations.
